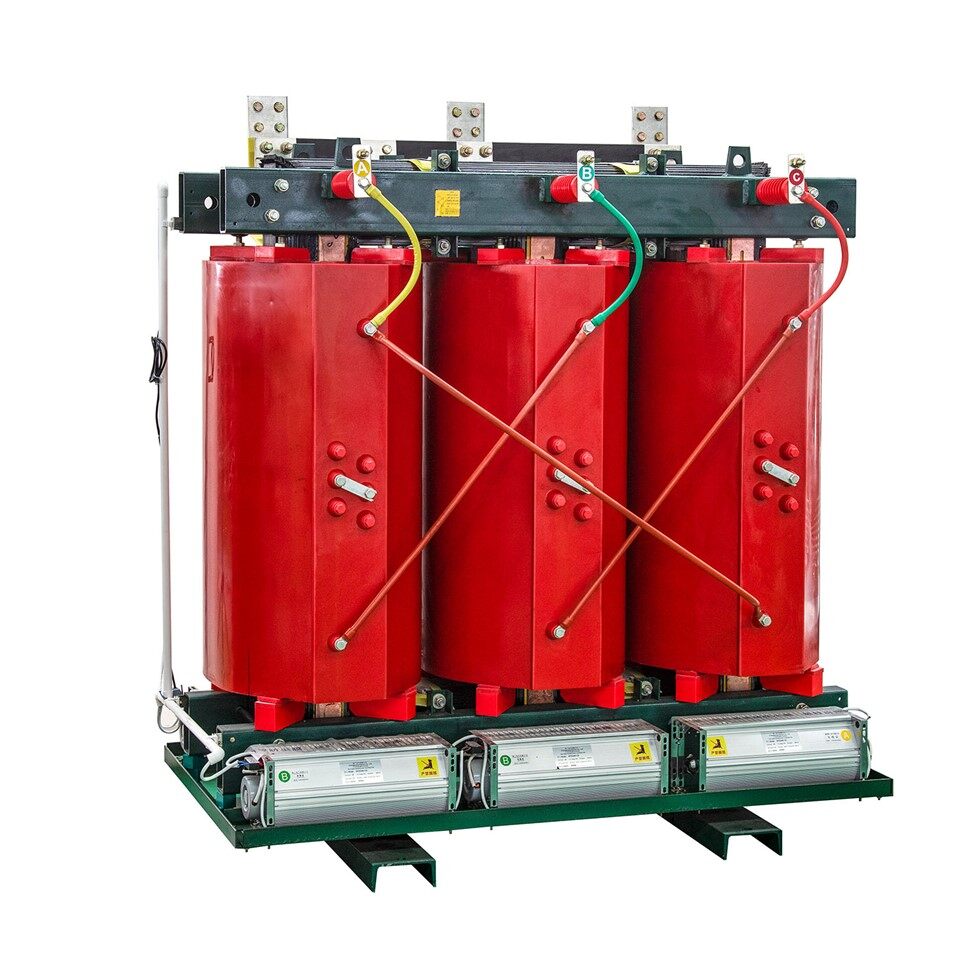

2500 KVA 11KV - 415V 3-vaiheinen tyynykiinnitteinen kuivatyyppinen jakelumuuntaja

Vuonna 2019 2500 kva tyynymuuntajamme testattiin täysin jakelutiloissa. Tämä 2500 kva 3-vaiheinen muuntaja, joka toimii 11kv:n ensiöjännitteellä, laskee toisiojännitteeseen 415v. Asennusmuuntaja on varustettu edistyneellä lämpötilansäätöjärjestelmällä 11kv - 415v, mukaan lukien automaattinen sammutus, ylikuumenemishälytys, ultrakorkean lämpötilan laukaisu ja muut toiminnot kuivatyyppisen muuntajan turvallisen ja luotettavan toiminnan varmistamiseksi. Tämä 11 kv:n jakelumuuntaja on rakennettu huipputekniikalla ja korkealaatuisilla materiaaleilla ja komponenteilla, ja se tarjoaa erinomaisen suorituskyvyn ja pitkän käyttöiän.

Korkeajännitekäämitys on tyhjiövalettu epoksihartsilla ja täyterenkailla, mikä vähentää merkittävästi osittaista purkausta ja parantaa käämien sähköistä lujuutta. Käämityksen sisä- ja ulkopinnat on vahvistettu lasikuituverkkopaneeleilla, mikä lisää kelojen mekaanista lujuutta ja parantaa tuotteen kykyä kestää äkillisiä oikosulkuja. Tämä muotoilu varmistaa, että kelat eivät koskaan halkeile.

Pienjännitekäämissä hyödynnetään foliorakennetta, joka käsittelee ongelman aksiaalisen kierteisen kulman kanssa, joka voi esiintyä lankakäämeissä, mikä johtaa tasapainoisempaan ampeerikierron jakautumiseen. Lisäksi kierukassa on aksiaaliset jäähdytyskanavat lämmön haihtumisen parantamiseksi. Käämityskerrokset on limitetty TD-positiivisella epoksihartsilla esikyllästetyllä kankaalla, joka on täysin kovettunut muodostaen kiinteän rakenteen.

Suojakotelo tarjoaa lisäturvaa muuntajalle saatavilla olevilla suojaustasoilla, kuten IP20 ja IP23. Kotelomateriaalit sisältävät vaihtoehtoja, kuten kylmävalssatut teräslevyt ja ruostumattomat teräslevyt, jotka voidaan valita käyttäjän mieltymysten mukaan. Pienjännitelähdössä käytetään vakiovirtakiskoja, joissa on vaihtoehtoja sivu- tai ylälähtöön. Mukautetut lähtökokoonpanot voidaan myös suunnitella käyttäjien vaatimusten mukaan.

Liitäntätyypistä riippuen muuntaja voidaan varustaa perinteisillä lähdöillä, vakiona olevilla suljetuilla kiskoilla ja vakiosivulähdöillä. Lisäksi voidaan suunnitella erityisiä ulostulokonfiguraatioita käyttäjän määritysten mukaan.
