Yksityiskohtainen tuotteen esittely
Ⅰ. Perustiedot

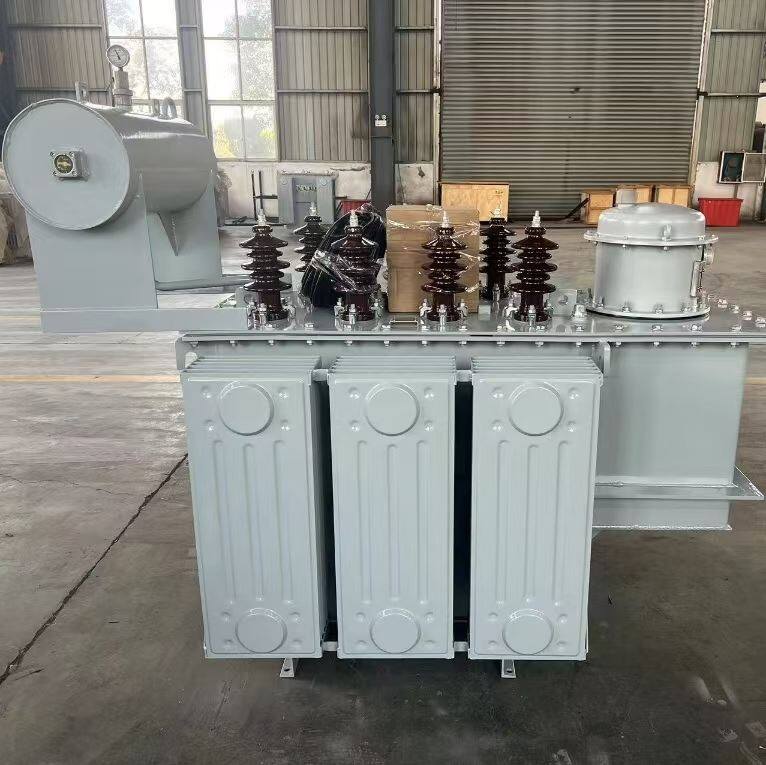

Tuotteen nimi: On-lataus Han-muuttaminen Power-muuntaja
Vakiokoodi: GB/T1094. 1-2013 (noudattaa voimanmuuntajien kansallista standardia)
Tuotekoodi:******
Valmistustiedot: Valmistaja Jinshanmen Technology Co., Ltd. Tehtaan sarjanumero: ******, valmistuspäivä: maaliskuu 2025.
Ⅱ. Ydin tekniset parametrit
Nimelliskapasiteetti: 500 kVa
Nimellisjännite: Korkeajännite-puoli: 10, 000 V (säätelyalue ± 4 × 2,5%), matalajännitepuoli: 10, 000 V
Nimellistaajuus: 50 Hz
Vaiheiden lukumäärä: 3 vaihetta
Yhteysryhmän merkintä: Dyn11 (korkeajännitteen puoli deltayhteydessä, matalan jännitteen puoli tähtiyhteydessä, vaihe-ero 30 asteessa)
Impedanssijännite: 4,21% (heijastaa muuntajan kuormitushäviötä ja oikosulkuimpedanssiominaisuuksia)
Ⅲ. Käyttö- ja rakenneparametrit
Jäähdytysmenetelmä: Onan (öljyä upotettu itseolo, luonnollinen öljyn kierto ja luonnollinen ilmajäähdytys)
Soveltamisolosuhteet: Ulkoilmatyyppi (soveltuu asennukseen ja käyttöön ulkoympäristöissä)
Painoparametrit:
Kehon nostopaino: 970 kg
Öljynpaino: 435 kg
Kokonaispaino: 1 750 kg
Kuljetuspaino: 1 750 kg
Eristystaso:
Korkeajännitepuoli: LI 75 (salaman impulssi kestää jännitteen 75kv), AC 35 (tehotaajuus kestää jännitettä 35kV)
Pienjännite-puoli: Li 75, AC 35
Ⅳ. Napauta vaihtavat ominaisuudet
On-kuormitushananvaihtopaikat: Kattaa 9 napautusasemaa. Korkeajännitepuolen jännitesäätelyalue on 9, 000 V-11, 000 V (esim. Sijoitus 1 vastaa 11, 000 V, sijainti 9 vastaa 9, 000 v). Matalajännitepuoli on kiinnitetty 10: een, 000 V, sopeutumalla eri ruudukkojännitevaatimuksiin.
