Muuntajan pääasialliset työskentelyosat ovat sydän ja käämi, ja tämän päivän esittelyn painopiste on muuntajan kelassa.

Muuntajakäämien muodot

Tavallisissa muuntajakeloissa on kerrostyyppisiä ja kakkutyyppisiä kahta tyyppiä, kerrostyyppisiä käämiä, muuntajakäämi kääntyy linjan tason mukaan jatkuvan käämin järjestämiseksi, jokainen kerros sylinterinä, on kaksikerroksisia, monikerroksisia sylinterityyppisiä eroja .

Kakkukela on valmistettu lankakakusta, jonka lankakakkua pitkin kelan aksiaalista järjestelyä kutsutaan kakkukelaksi, tyypilliseksi jatkuvaksi ja takkuiseksi kelaksi.

Tekniset vaatimukset muuntajakäämeille:

Käämi on yksi muuntajan perusrakenteista, sen käämin koostumukselle on kolme teknistä vaatimusta:

1. sähkölujuus: kestää muuntajan pitkäaikaista käyttöä, mutta kestää myös ylijännitteen vaikutuksen

2. mekaaninen lujuus: kestää voimakasta oikosulkuvirtavaikutusta, sähkömagneettisen voiman vaikutuksesta, rakenne ei aiheuta muodonmuutoksia ja vaurioita

3. lämmönpoistokyky: voi saavuttaa vastaavan lämmönpoistotason, vaikka oikosulun vuoksi lisääntynyt lämpö ei polta muuntajaa välittömästi.

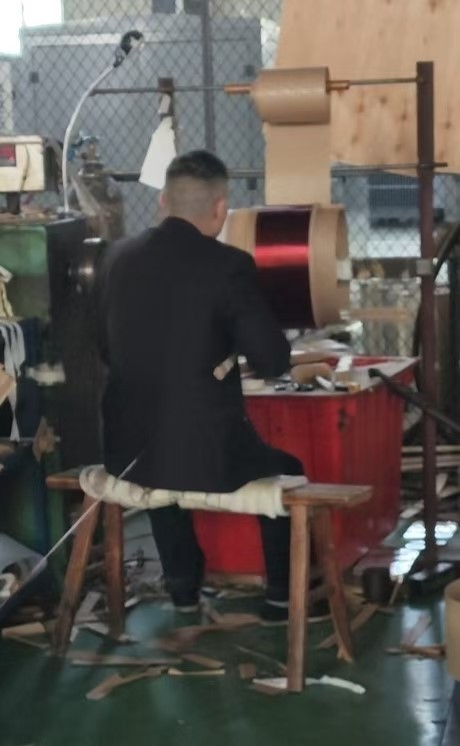

Yleiset kelan käämityksen ominaisuudet

Käämityksen suhteen on olemassa seuraavat tyypit

1. Sylinterimäinen kela: Sylinterimäisessä kelassa on yksikerroksinen, kaksikerroksinen ja monikerroksinen kolme tyyppiä, jonka kelan käämitys on yksinkertainen, hyvä ammattitaito, korkea lämmönpoistotehokkuus öljykanavassa kerrosten välillä, mutta mekaaninen lujuus on huono , ei yleensä tule kääriä yhteen kerrokseen.

2. Spiraalikela: on olemassa yksispiraali, kaksoisspiraali, neljä spiraalia ja muita muotoja. Sen rinnakkaiset johdot sijaitsevat eri säteittäisasennossa, pituus on erilainen, käämitysprosessissa on vaihdettava. Sille on ominaista yksinkertainen käämitysprosessi, käämin käännös-käännös lämmönpoisto on parempi, mutta asennon vaihtaminen on enemmän ongelmia.

3. Jatkuva kela: Jatkuvan kelan etuna on korkea mekaaninen lujuus ja hyvä lämmönpoisto jne. Se on valmistettu yhdestä tai useammasta litteästä langasta, joka on kierretty jatkuvasti useisiin piirakkamaisiin lankasegmentteihin käämitysmuotin tukinauhalle.
