Kun määritetään keskijännitteisiä sähkönjakelulaitteita liikerakennuksiin, teollisuuslaitoksiin ja uusiutuviin asennuksiin, oikean käämien eristysjärjestelmän valinta on kriittinen. Kiinteistä eristysratkaisuista valuhartsi- ja epoksikuivatyyppiset yksiköt hallitsevat markkinoita. Insinöörit ja hankintapäälliköt ihmettelevät kuitenkin usein valettu hartsi ja perinteisten epoksikyllästettyjen mallien teknisiä eroja-erityisesti arvioitaessa 80 kVA - 1 500 kVA kuivatyyppistä muuntajaa, joka toimii 6–11 kV:n keskijänniteverkoissa.
Tässä artikkelissa vertaamme valuhartsiteknologiaa perinteisiin epoksikuivatyyppisiin muuntajiin kolmen kriittisen ulottuvuuden osalta: valmistusprosessi, alkukustannukset ja pitkän aikavälin kustannukset, kestävyys ympäristössä/ilmastossa ja suositellut käyttöskenaariot.
Ⅰ. Eristystekniikoiden ymmärtäminen

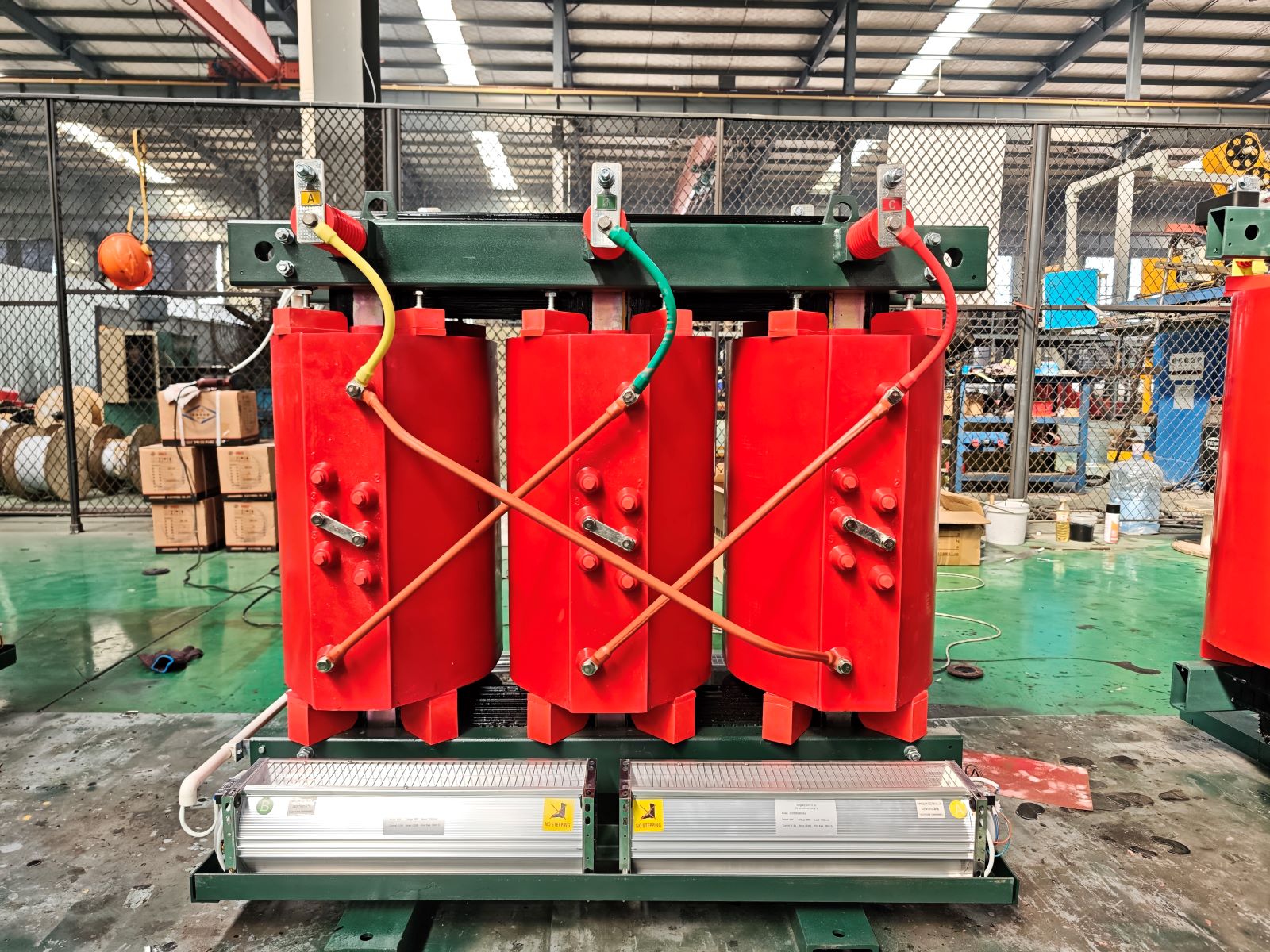

1. Valuhartsikuivamuuntajat
Valetut hartsimuuntajat käyttävät erittäin tarkkaa tyhjiövaluprosessia, jossa suurjännitekäämit kapseloidaan kokonaan epoksihartsin ja kvartsijauho/piidioksidijauheen seokseen. Tyhjiöolosuhteissa ilmakuplat ja mikrotyhjiöt poistetaan perusteellisesti. Tuloksena oleva käämirakenne on jäykkä, kiinteä monoliittinen lohko, joka suojaa johtimia kosteudelta, aggressiiviselta pölyltä ja syövyttäviltä ilmakemikaaleilta.
2. Tavalliset epoksi (tyhjiöpainekyllästetty – VPI) kuivatyyppiset muuntajat
Perinteiset epoksikuivamuuntajat käyttävät usein tyhjiöpainekyllästystä (VPI) tai kastopinnoitusmenetelmiä. Sen sijaan, että VPI-yksiköt kapseloisivat käämit paksuun, kiinteään hartsikappaleeseen, ne pinnoittavat valmiiksi muodostetut kelat epoksihartsilakalla, joka kovetetaan paineen alaisena. Vaikka tämä tarjoaa hyvän dielektrisen lujuuden ja pienemmän painon, eristekerros on ohuempi verrattuna täysin valetuun hartsimonoliittiin.
Ⅱ. Kattava vertailu: valuhartsi vs. epoksikuiva tyyppi
|
Vertailuparametri |
Valuhartsikuivamuuntaja |
Perinteinen epoksi / VPI kuivatyyppinen muuntaja |
|---|---|---|
|
Valmistusmenetelmä |
Kapseloitu tyhjiössä paksuun piidioksidilla täytettyyn epoksilohkoon. |
Painekyllästetty tai epoksilakalla kastettu. |
|
Alkuperäinen ostohinta |
Suuremmat alkupääomakustannukset (CapEx). |
Alhaisempi ostohinta. |
|
Kosteuden ja pölyn kesto |
Poikkeuksellinen (100 % kosteudenkestävä, E2-luokka sertifioitu). |
kohtalainen; altis äärimmäiselle kosteudelle pitkiä aikoja. |
|
Osittainen purkausnopeus |
Erittäin alhainen (< 10 pC), minimizing long‑term breakdown. |
Hieman suurempi mikrotyhjiöiden riski elinkaaren aikana. |
|
Paloturvallisuus ja itsesammuttaminen |
F1 paloluokka; itsestään sammuva, ei räjähtäviä kaasuja. |
Hyvä palonestokyky, mutta ohuempi hartsipeitto. |
|
Lämpöshokin kestävyys |
Korkea lämpöstabiilisuus nopeissa kuormituksen vaihteluissa. |
Kohtalainen lämmönkestävyys. |
Ⅲ. Kustannusanalyysi: etukäteissijoitus vs. kokonaiskustannukset (TCO)
Alkuinvestointien näkökulmasta epoksi-VPI-yksikön valitseminen on usein 15–25 % halvempaa etukäteen kuin vastaava valuhartsi. Kuitenkin arvioitaessa an80kVA - 1500kVA kuivatyyppinen muuntaja25 vuoden käyttöiän aikana kokonaiskustannukset (TCO) siirtävät edun valuhartsiin.
● Ylläpitokustannukset: Valuhartsiyksiköt vaativat minimaalisen puhdistuksen ja nollaeristyslakan kastamisen, kun taas kapseloimattomat epoksikelat kosteissa tai pölyisissä olosuhteissa vaativat toistuvia huoltoseisokkeja ja uudelleeneristyksen tarkastuksia.
● Toimintavarmuus: Valuhartsirakenteiden alhaiset osittaispurkaustasot vähentävät merkittävästi katastrofaalisten käämihäiriöiden todennäköisyyttä, jolloin vältytään teollisuuslaitosten kalliilta suunnittelemattomilta seisokkeilta.
Ⅳ. Ympäristön säänkesto ja ilmastonkestävyys
Säänkestävyys on avaintekijä valittaessa muuntajia ankariin ympäristöihin tai vaihteleviin ilmasto-olosuhteisiin:
● Korkean kosteuden ja rannikon syövyttävät vyöhykkeet: Valuhartsikelat eristävät kupari-/alumiinijohtimet täysin suolasumulta, ympäristön kosteudelta ja ilman epäpuhtauksilta. Tämä tekee niistä ihanteellisia meriympäristöihin, vedenkäsittelylaitoksiin ja offshore-projekteihin.
● Äärimmäisen lämpötilan syklit: Valuhartsikoostumukset, jotka on suunniteltu kvartsihiekalla lämpölaajenemissovituksella, estävät halkeilua nopean kylmäkäynnistyksen aikana kylmissä ilmastoissa.
● Ala-aseman jännitteen yhteensopivuus: Tyypillisissä ensiöverkon jakeluissa, jotka toimivat 6–11 kV jännitteellä, valuhartsieristys täyttää helposti tiukat salamaimpulssin ja kytkentäpiikin eristeiden kestävyysvaatimukset ilman heikkenemistä.
Ⅴ. Sovellusskenaariot: mikä muuntaja sinun pitäisi valita?
Valitse valuhartsimuuntajat, kun:
● Asennus sisätiloihin korkeisiin rakennuksiin, sairaaloihin, tunneleihin ja kauppakeskuksiin, joissa F1-paloturvallisuusluokitus on pakollinen.
● Työskentely ympäristöissä, joissa on korkea kosteus tai saastuminen (kemianlaitokset, rannikkoalueet, kaivoslaitokset).
● Suunnitellaan 6–11 kV:n jännitteellä toimivia jakeluverkkoja, joissa järjestelmän pitkäaikainen käyttöaika on kriittistä.
Valitse vakioepoksi-/VPI-muuntajat, kun:
● Budjettirajoitukset hallitsevat alkuvaiheen projektirahoitusta.
● Asennus ilmastoituun sisäsähköhuoneeseen, jossa suhteellinen kosteus on alhainen ja pölyä mahdollisimman vähän.
● Kevyen lisävirranjakelun määrittäminen, jossa 80 kVA - 1500 kVA kuivamuuntaja on asennettava painorajoitetuille korotetuille tasoille.
Miksi tehdä yhteistyötä JINSHANMEN TECHNOLOGY CO., LTD:n kanssa?
kloJINSHANMEN TECHNOLOGY CO., LTD, yhdistämme edistyneen valmistustekniikan tiukkaan laadunvalvontaan tarjotaksemme korkean suorituskyvyn jakelulaitteita, jotka on räätälöity nykyaikaisten verkkovaatimusten mukaan maailmanlaajuisesti.
Kattava tuotevalikoimamme:
Yritys valmistaa pääasiassa öljyllä upotettuja tehomuuntajia, kuivatyyppisiä tehomuuntajia, öljyupotettuja kolmiulotteisia kelattuja tehomuuntajia, kuivatyyppisiä kolmiulotteisia kelattuja tehomuuntajia, kaivosteollisuuden räjähdyssuojattuja kuivamuuntajia, kaivosteollisuuden räjähdyssuojattuja liikkuvia sähköasemia, amorfisia metalliseoksia tehomuuntajia, kuormituskapasiteettia sääteleviä tehomuuntajia, kuormituskapasiteettia säätelevinä muuntajina. esivalmistetut sähköasemat, modulaariset sähköasemat, tuulivoimalaatikkotyyppiset sähköasemat, korkea- ja pienjännitekojeistot sekä muut siirto- ja jakelulaitteet.
Tarvitsetpa valuhartsiyksikön ankariin ympäristöihin tai 80 kVA - 1500 kVA kuivatyyppistä muuntajaa 6–11 kV:n ensisijaiseen keskijännitteen jakeluun, JINSHANMEN TECHNOLOGY CO., LTD tarjoaa suunniteltuja tehoratkaisuja, jotka on rakennettu turvallisuuteen, tehokkuuteen ja vuosikymmenien luotettavaan palveluun.
